流式成像颗粒分析系统FlowCam 8000系列
• ①FlowCam 8100 提供彩色或黑白相机及广泛通用的流式成像显微镜
• 在生物制药、细胞和基因治疗、材料表征和水科学研究中具有广泛应用
• ②FlowCam Cyano 集成荧光触发选项,用于检测和区分蓝藻和其他藻类的图像
• 针对淡水质量监测进行了优化,彩色相机,633 nm激光激发
• ③FlowCam 8400通过荧光触发区分特定分析物, 适用于海洋和淡水研究以及水质监测 ,彩色相机,488nm或532nm激光激发
使用VisionTM进行粒子分析

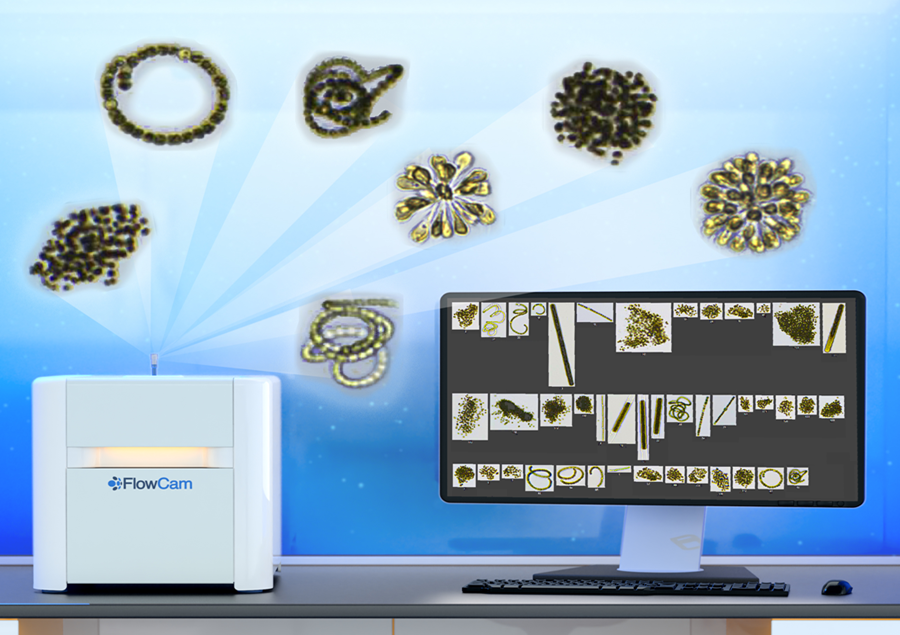

流式成像颗粒分析系统(FIM)将数字成像、流式细胞技术和 显微镜的优势结合在单个解决方案中。除了测量传统的粒子 大小和数量，通过分析图像还可以全面表征生物药品、哺乳 动物细胞、微浮游生物、乳液和先进材料中的亚可见API聚集 体和污染物。 凭借出色的图像质量和更加广泛的尺寸范围，FlowCam 8000代表了最先进的粒子成像技术。仅在一分钟内即可分析 数千个粒子，并全面表征其在天然溶剂中的亚可见和可见颗 粒的大小、数量、形态和特性。 随着在生物制药配方、细胞和基因治疗、海洋学研究、市政水 质监测、材料科学和其他领域的应用，FlowCam将继续在粒 子分析中大放异彩。
工作原理

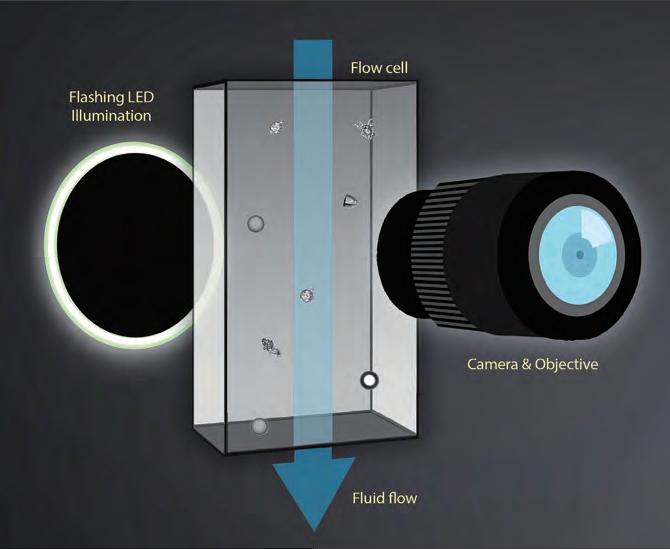

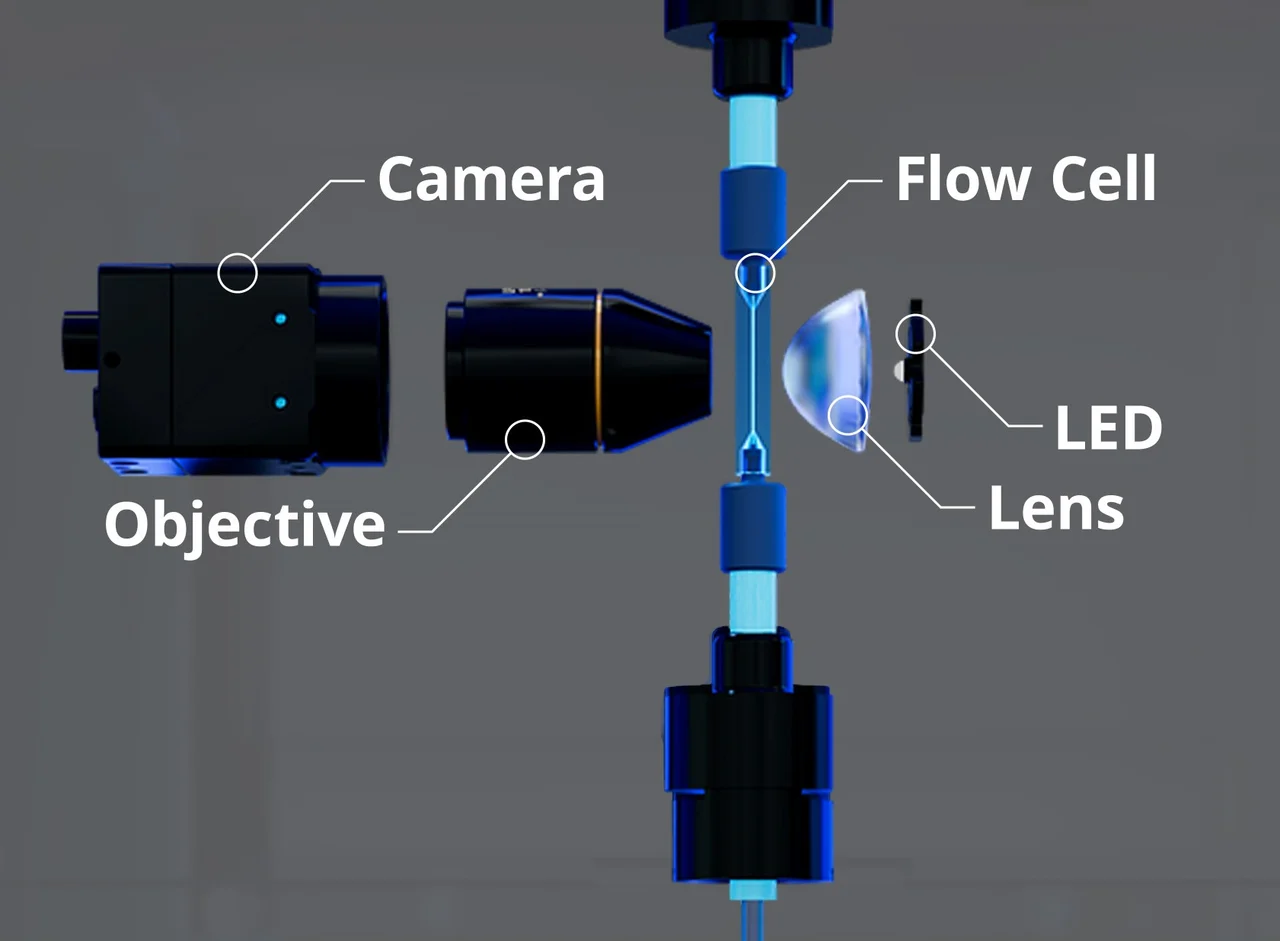

流式成像显微镜，又称为动态图像分析，基于粒子成像解决方案，用于在微流控通道的液流中捕获亚可见和可见粒子的图像。
1. 手动或自动将样本装入进样口
2. 高精度注射泵将样本吸入光学流动室，流体传感器 启动数据采集
3. 当样本流经光学视场时，高速相机会记录流动室的 全宽和全深图像
4. 相机实时拍摄粒子流过流动室时的全景图像，并从 从中识别出粒子图像并加以记录 5. 数据在采集后可进一步分析、分组和筛选
对于FlowCam 8400和FlowCam Cyano，在流动室中检测到荧光物体时，荧光激发允许FlowCam捕获粒子图像。

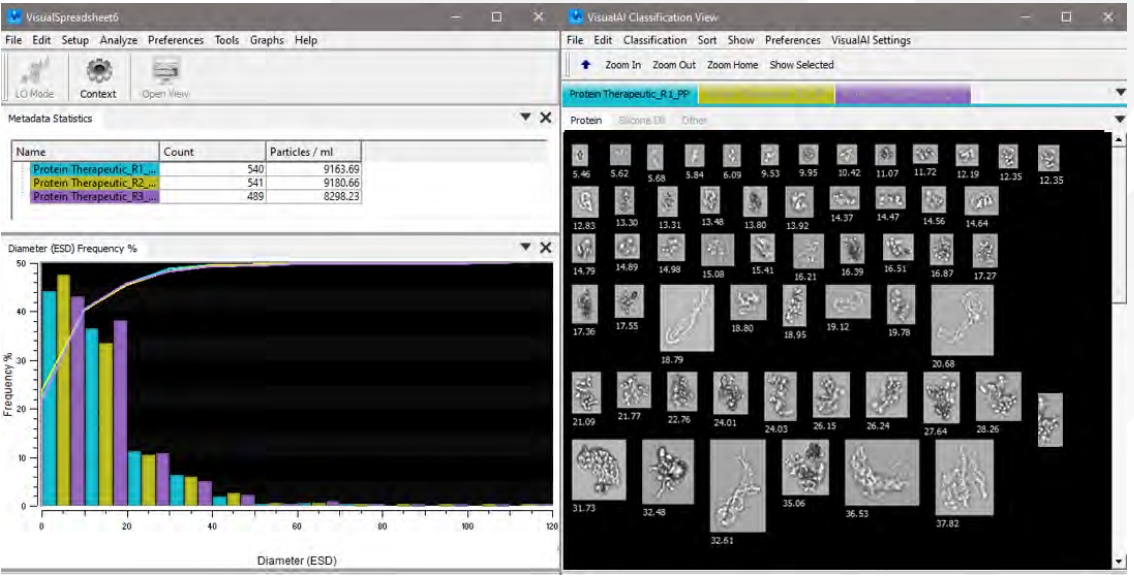

VisualSpreadsheet软件

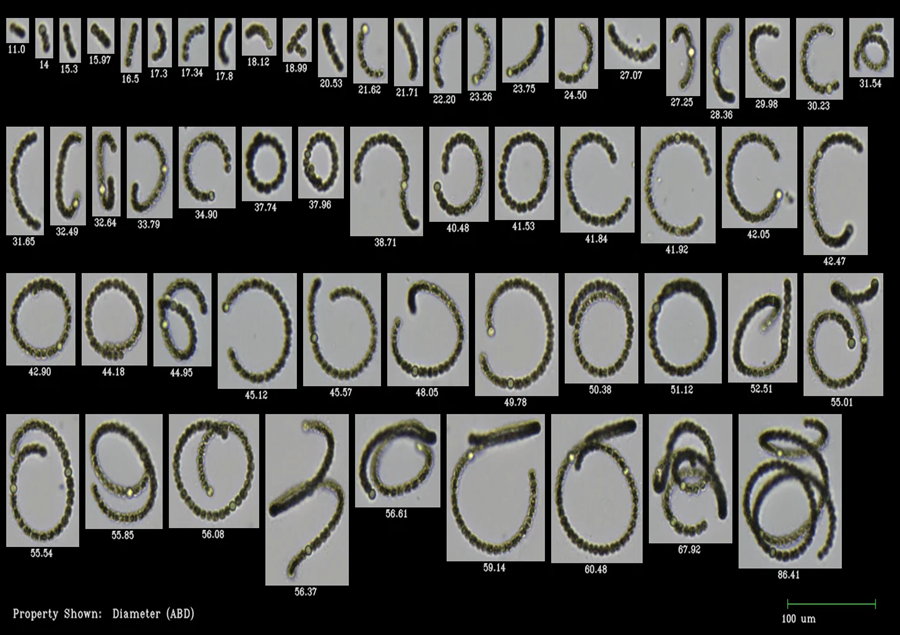

将数据转化为洞察力 VisualSpreadsheet是一套功能强大的一体化 软件，能够设置FlowCam的检测方法、 数据获取 和捕获图像的分析处理。 根据40多个形态参数及其组合对图像进行分析、排序、过滤、 分组和分类，或使用软件中的“查找”功能来识别样本中的成 分。 将多次运行或样本的数据进行分组，以便于比较。 VisualSpreadsheet提供符合21 CFR Part 11标准的可选软件。
VisualAITM超越形态参数
VisualAI作为可选的人工智能模块，是一种不依 赖仪器和样本的分析工具，可自动对生物治疗制 剂中的颗粒进行分类。 使用便捷的VisualSpreadsheet 6软件即可识别蛋白质聚集体 和硅油滴，并将其与其他污染物区分开。

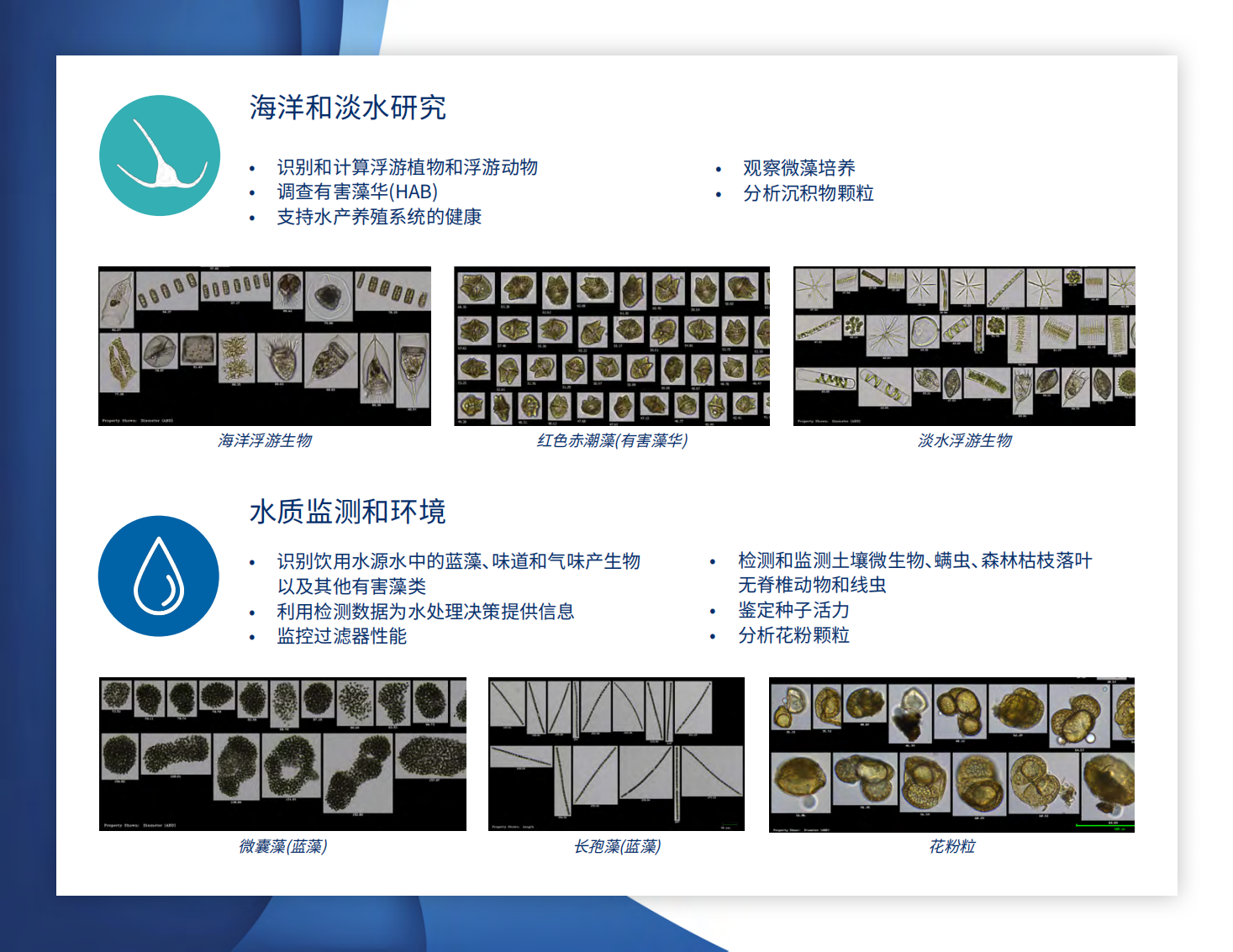

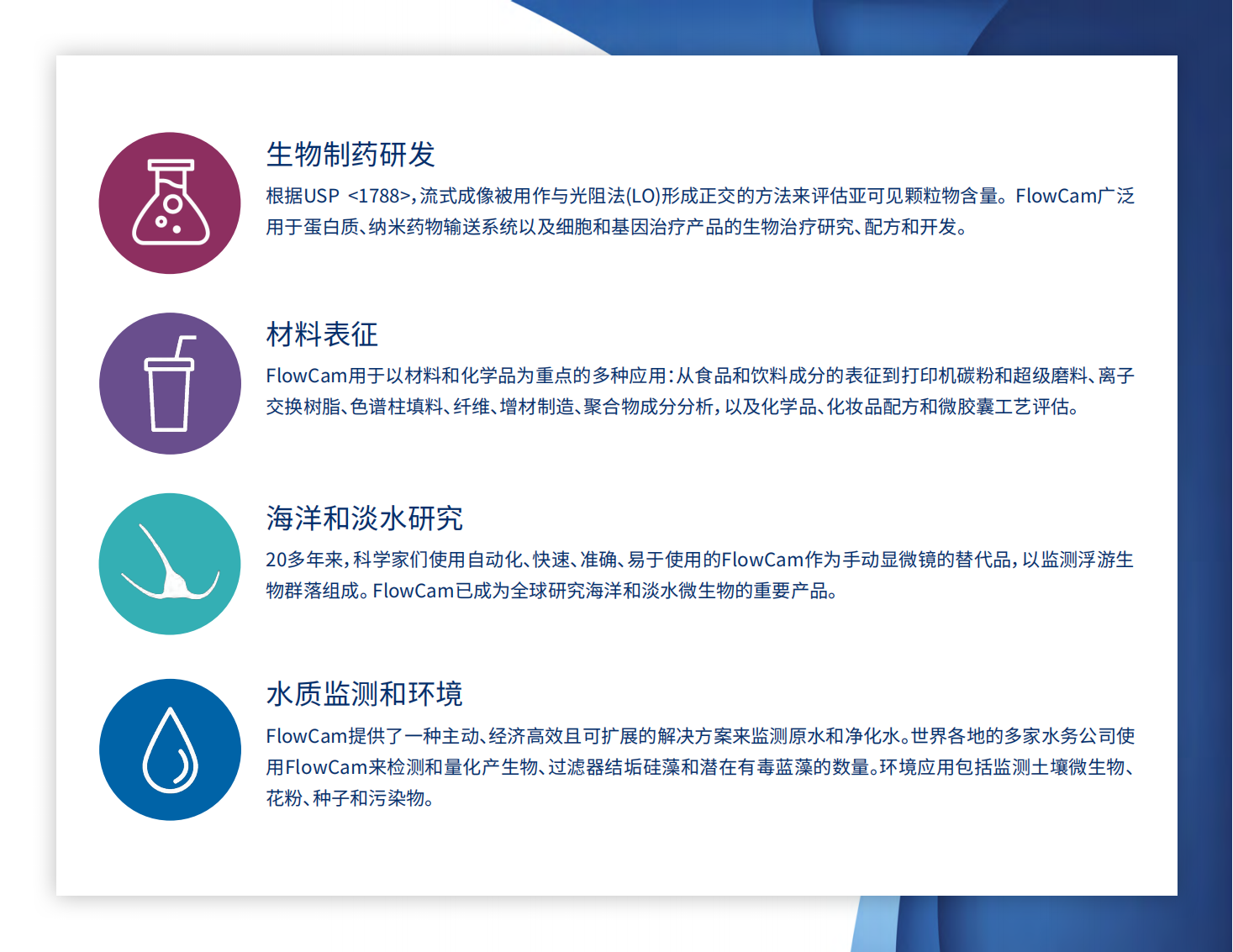

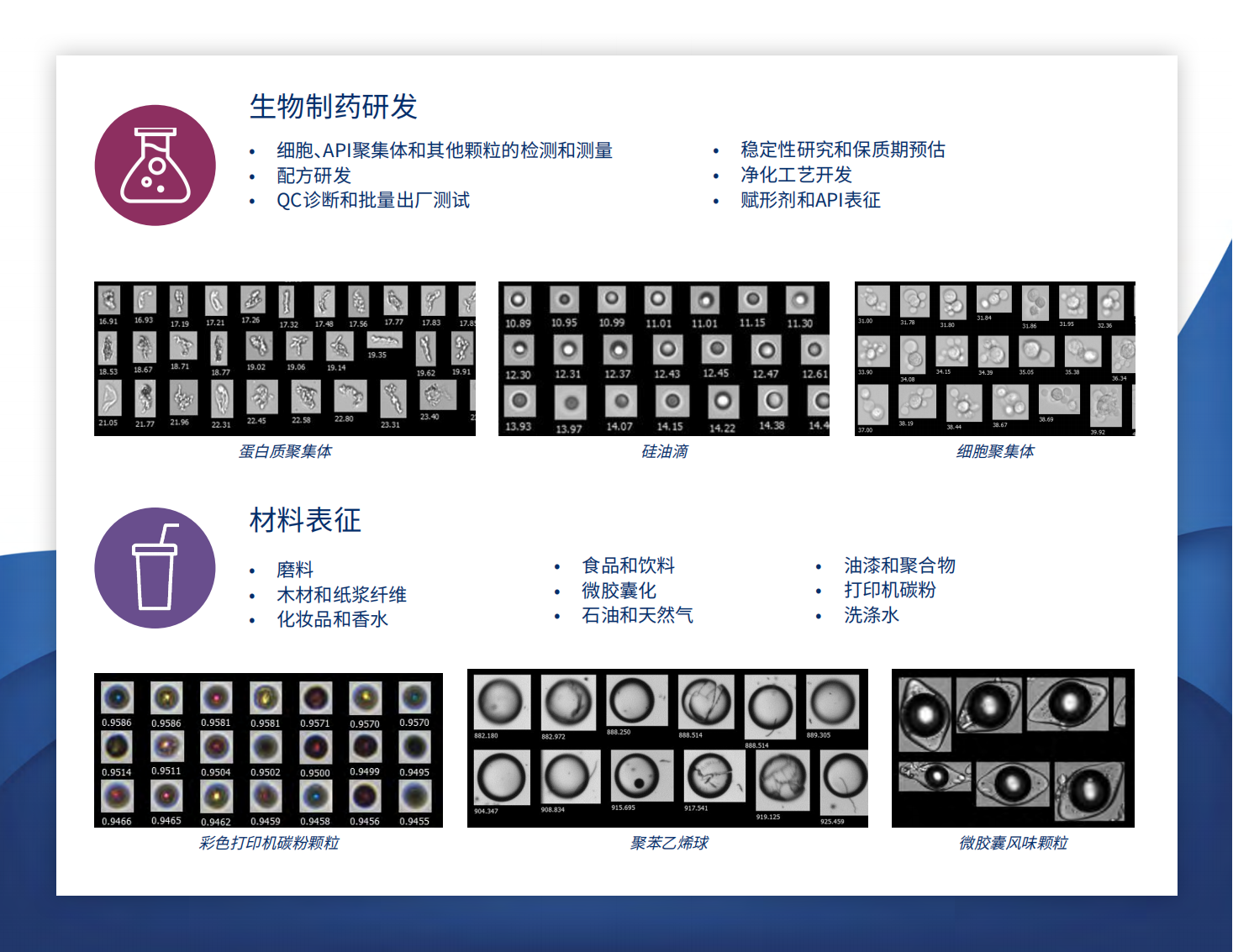

研究领域与应用
规格
| 粒径范围 | 2 µm ~ 1 mm |
| 放大倍数和流动室 | 20X (~200X放大倍数)，流动室：50 µm FOV 10X (~100X放大倍数)，流动室：80 µm FOV或100 µm FOV 4X (~40X放大倍数)，流动室：300 µm FOV或600 µm FOV 2X (~20X放大倍数)，流动室：1 mm FOV |
| 最小样本量 | 100 µL |
| 样本处理能力 | 20X物镜时，0.05 mL/分钟；2X时，最多10 mL/分钟 |
| 液流系统 | 多种尺寸的微型注射泵可优化流速：0.5 mL、1 mL、2.5 mL、5 mL、12.5 mL |
| 泵流量 | 0.02 mL/分钟 ~ 10 mL/分钟 |
| 最大粒子浓度 | 粒径为2.5 µm时，为500万个颗粒/mL。 |
| 数据采集方法 | FlowCam 8100：自动成像，FlowCam Cyano和FlowCam 8400：基于荧光的激光触发和自动成像 |
| 相机 | 高分辨率(1920 x 1200像素)CMOS。 单色和彩色可选。 |
| 帧率 | 快门速度高达100帧/秒 |
| 聚焦法 | 自动 |

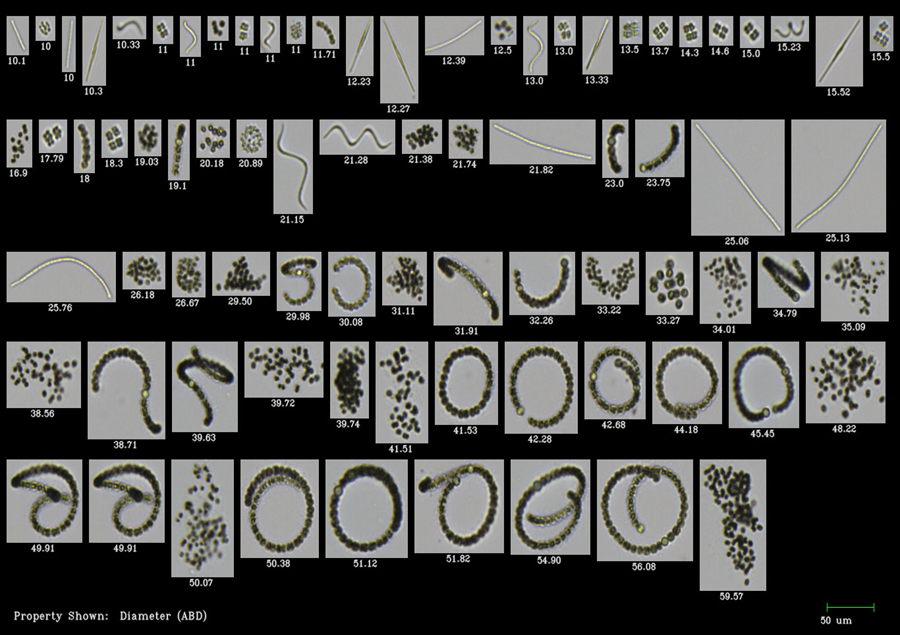

| 测量参数 | 基本形状参数测量 ：面积、纵横比(宽度/长度)、直径(球形并基于面积)、长度、体积(基于ABD)、体积(基于ESD)、宽度、3种生物体积测量 高级形态参数 ： 面积(填充)、圆拟合、圆度、圆度(Hu)、紧密度、凸周长、凸度、伸长率、纤维卷曲度、纤维直线度、短程线纵横比、短程线长度、短程线厚度、周长、粗糙度、对称性 灰度和颜色测量透明度 ：平均蓝色、平均绿色、平均红色、蓝/绿比率、红/蓝比率、红/绿比率、边缘梯度、强度、Sigma强度、总强度、透明度 |
| 自动化 | 兼容FlowCam的ALH自动液体处理器 |
| 软件监管合规 | 提供21 CFR Part 11选项 |
| 尺寸和重量 | 36 cm (宽)x 43 cm (深) x 38 cm (高)，27 kg (43 kg：出厂重量) |
| 电源要求 | FlowCam 8100：最大92 W，FlowCam Cyano和FlowCam 8400：最大115 W |
